제품 상세 정보:
|
| 사인 힘: | 2400kg.f(24kN) | 임의의 힘: | 2200kg.f(22kN) |
|---|---|---|---|
| 충격 프로스: | 4400kg.f(44kN) | 배수량: | 51mm |
| 맥스 가속: | 100g | 유효 탑재량: | 400kg |
| Max.Velocity: | 2.0 m/s | 이름: | IEC60068-2-27에 해당하는 22kN 전기역학적 진동 흔들기 시스템:2008 |
| 강조하다: | 셰이커가 있는 진동 시험 시스템,냉각 송풍기가 있는 진동 시험 시스템,IEC60068-2-27용 진동 시험 시스템 |
||
진동 시험 시스템은 4가지 주요 구성 요소로 구성됩니다(그림 A-1 참조):
| 항목 | 구성 | 수량 |
| 1) | 진동 셰이커 | |
| A20S34 셰이커(공압 센터링 컨트롤러 포함) | 1 세트 | |
| B752S 송풍기(소음기 및 덕트 포함) | 1 세트 | |
| 헤드 익스팬더 VT80CM | 1 세트 | |
| 수평 슬립 테이블 HG80M | 1 세트 | |
| 2) | 전력 증폭기 | |
| LA20K 전력 증폭기(현장 전원 공급 장치 포함) | 1 세트 | |
| 3) |
진동 컨트롤러-Vcs-02 (하드웨어 및 제어 기능 프로그램 소프트웨어 CDS 포함 |
|
| 가속도계(길이 7m 저잡음 BNC-M5 케이블 포함) | 2 세트 | |
| 컴퓨터(키보드, 마우스 및 모니터 포함) | 0 세트 | |
| 4) |
문서 사용 설명서, 포장 목록 |
1 세트 |
| 5) | Accessories | |
| 유지 보수 도구 | 1 세트 | |
| 표준 예비 부품 | 1 세트 |
| 셰이커 사양 | |
| 피크 사인(Pk) | 2400Kg.f 피크(24KN) |
| 랜덤(RMS) | 2200Kg.f rms (22KN) @ISO5344 |
| 충격(Pk) | 4400Kg.f 피크(44KN) @6ms |
| 사용 가능한 주파수 | DC～3000Hz |
| 최대 변위(p-p) | 51mm (2인치) |
| 최대 속도 | 2m/s |
| 최대 가속도 | 사인: 100g (980 m/s2)；랜덤: 60g (588 m/s2) |
| 수직 하중 지지 | 400 kg |
|
본체 서스펜션 자연 주파수(추력 축) |
2.5Hz 미만 |
| 아마추어 직경 | Ф340 mm |
| 아마추어 무게 | 약 24kg |
|
기본 공진 주파수(베어 테이블) |
2,600 Hz (공칭) +/- 5% |
|
하중 부착 포인트(표준) |
21 스테인리스 스틸 M10 인서트 |
| 유동 자속 밀도 | ＜10gauss |
| 허용 가능한 부분력 | 500.N.M |
| 셰이커 치수 | 1190mmL×860mmD×1060mmH |
| 전력 증폭기 사양LA20K | |
| 정격 출력 용량 | 22KVA |
| 신호 대 잡음비 | 65dB 이상 |
| 증폭기 효율 | 90% 이상 |
| 증폭기 전체 치수 | 650mmL×920mmD×1780mmH |
1) 견고한 서스펜션 시스템 및 선형 운동 가이드, 강력한 운반 능력, 우수한 가이드 기능, 높은 안정성.
2) 높은 정적 강성과 낮은 동적 강성을 가진 하중 중심 에어백, 강력한 운반 능력, 진폭 변화에 대한 완벽한 성능.
3) 고효율 D급 전력 스위칭, 3-시그마 피크 전류, 낮은 전력 소비 및 최소 고조파 왜곡.
4) 안전 인터록을 통한 빠른 자체 진단, 높은 안전 신뢰성
5) 추가 기초가 필요 없는 진동 플랫폼용 에어백 충격 격리 장치, 진동파의 완벽한 재현 및 진동 전달 감소
6) 다양한 응용 분야를 위한 수평 및 수직 확장 플랫폼
7) 간단한 컨트롤러 작동
고객 서비스
사전 판매:
판매 중:
애프터 서비스:

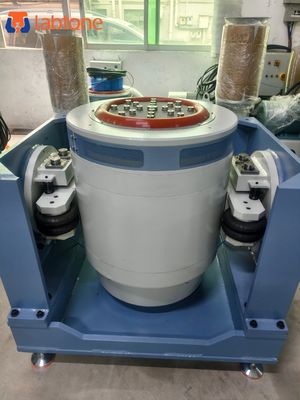

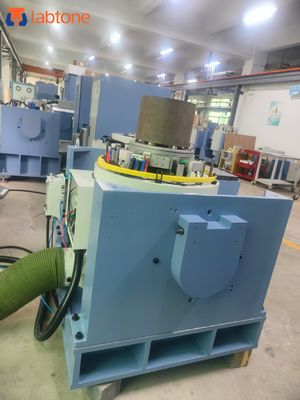

상세 이미지:
