제품 상세 정보:
|
| 사인 힘 :: | 2400kg.f(24kN) | 충격력:: | 4400Kg.f 피크(44KN) |
|---|---|---|---|
| 임의의 힘 :: | 2200Kg.frms(22KN) | 최대 속도:: | 2.0m/s |
| 치환 :: | 51mm | 유효 탑재량:: | 400kg |
| 가장 밝은 부분:: | 3상 진동 시험 장비, 전기동적 진동 시험 시스템, UL2580용 진동 시험 시스템 | ||
| 강조하다: | EV 배터리 ISTA 진동 테스트 시스템,UL2580을 준수하는 진동 시험 시스템,배터리 팩에 대한 무작위 진동 테스트 시스템 |
||

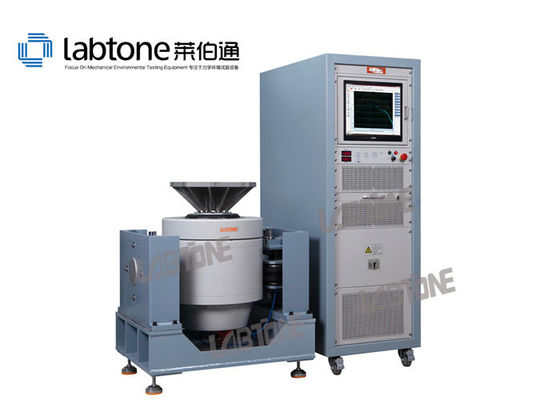

진동 테스트 시스템 설명
진동 테스트 시스템의 완전한 세트는 쉐이커, 전력 증폭기 및 진동 측정 제어 시스템으로 구성됩니다.관련 국가 및 국제 표준 (mil-std) 에 따라, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS 등) 를 통해 제품 품질 검사를 설치하는 데 대한 기술 지원을 제공합니다.
| 항목 | 구성 | 큐티 |
| A | 진동 쉐이커 | |
| A11S24 쉐이커 (기압중심 제어장치 포함) | 1 세트 | |
| B402S 블로어 (음소장기와 튜트 포함) | 1 세트 | |
| 수평 슬리프 테이블 HG50M | 1 세트 | |
| 헤드 확장기 VT50CM | 1 세트 | |
| B | 전력 증폭기 | |
| LA10K 전력 증폭기 (현장 전력 공급 장치 포함) | 1 세트 | |
| C. |
진동 컨트롤러VCS-2 (하드웨어 및 제어 기능을 포함하여 프로그램 소프트웨어 CDS) |
|
| 가속도계 (길이 7m 저소음 BNC-M5 케이블 포함) | 1 세트 | |
| 컴퓨터(키보드, 마우스 및 모니터 포함) | 0 세트 | |
| D |
문서 운용 설명서, 시험 보고서, 포장 목록 |
1 세트 |
| E | Ac제품 | |
| 유지보수 도구 | 1 세트 | |
| 표준 예비 부품 | 1 세트 |
특징
| 쉐이커 사양A20S34 | |
| 최고 시네스 (Pk) | 2400Kg.f 최고 (24KN) |
| 무작위 (RMS) | 2200Kg.f rms (22KN) @ISO5344 |
| 충격 (Pk) | 4400Kg.f 최고 (44KN) @6ms |
| 사용 가능한 주파수 | DC~3000Hz |
| 최대 이동량 (p-p) | 51mm (2인치) |
| 최대 속도 | 2m/s |
| 최대 가속 | 시네스: 100g (980m/s)2);랜덤: 60g (588m/s)2) |
| 수직 로드 지원 | 300kg |
|
몸속 서스펜션 자연 주파수 (추동축) |
2.5 Hz 이하 |
| 장갑 직경 | F340mm |
| 장갑 무게 | 약 24kg |
|
기본적 공명 주파수 (고체 표) |
2,600 Hz (상) +/- 5% |
|
부하 부착장 포인트 (표준) |
스테인리스 스틸 M10 삽입 |
| 방류 밀도 | <10가우스 |
| 허용되는 부분 힘 | 500.N.M |
| 쉐이커 크기 | 1190mmL × 860mmD × 1060mmH |
| 쉐이커 무게 | 약 1900kg |
| 전력 증폭기 사양LA20KL | |
| 가등식 생산량 | 22KVA |
| 신호와 소음 비율 | 65dB 이상 |
| 증폭기 효율성 | 90% 이상 |
| 증폭기 전체 차원 | 650mmL × 920mmD × 1780mmH |
크기 (mm): 300x300-1500x1500
소재:알루미늄/마그네슘
확장이 플랫폼은 마그네슘 합금으로 구성되어 있으며, 합리적이고 과학적인 설계로 2kHz의 테스트 주파수를 달성 할 수 있습니다.특정 미세 구조는 합리적인 진동 완화를 제공합니다., 그리고 고주파 공명 증폭 요인을 최소화합니다.
소재:알루미늄/마그네슘
고객의 실제 수요에 따라 우리는 3차원 사각형, L, T 모양과 같은 다양한 모양의 고정 장치를 제공 할 수 있습니다.
* 기술 상담: 시험 방법, 실험실 계획 및 제안.
* 장비 선택: 선택 계획, FAQ.
* 우리 공장을 보세요.
* 기계의 설치와 사용에 대한 교육
* 해외에서 기계에 서비스를 제공하는 엔지니어.

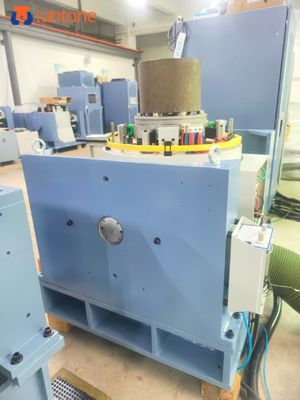

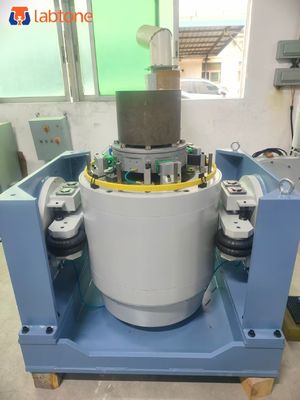

사진 세부 사항:
