제품 상세 정보:
|
| 사인 힘 :: | 2400kg.f(24kN) | 충격력:: | 4400Kg.f 피크(44KN) |
|---|---|---|---|
| 임의의 힘 :: | 2200Kg.frms(22KN) | 최대 속도:: | 2.0m/s |
| 치환 :: | 51mm | 유효 탑재량:: | 400kg |
| 가장 밝은 부분:: | 진동 시험 장비, 전기 역학 진동 쉐이커 시스템, 동적 시험 장비 | ||
| 강조하다: | 무작위 진동 테스트 기계 항공우주,진동 테스트 시스템 NASA-STD-7001A,보증이 있는 진동 테스트 기계 |
||

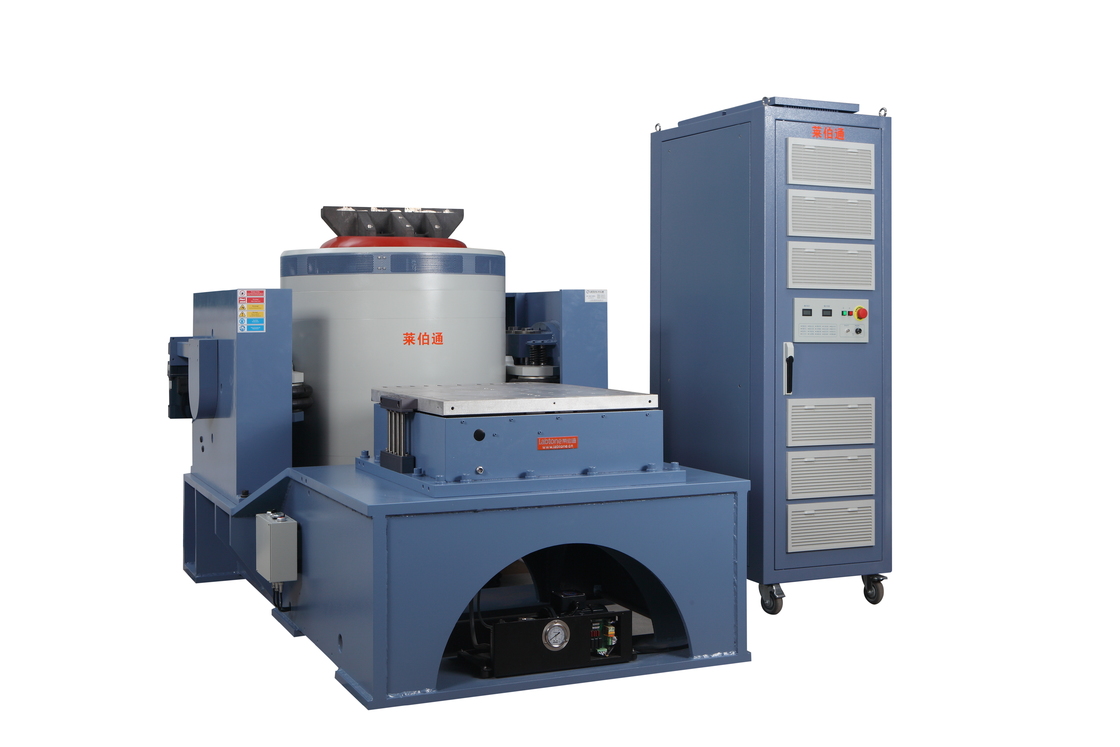

진동 시험 시스템 설명
완전한 진동 시험 시스템 세트는 셰이커, 전력 증폭기 및 진동 측정 제어 시스템으로 구성되며, 관련 국가 및 국제 표준(예: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS 등)에 따라 제품 품질 검사 설정을 위한 기술 지원을 제공합니다.
| 항목 | 구성 | 수량 |
| A | 진동 셰이커 | |
| A11S24 셰이커((공압 센터링 컨트롤러 포함) | 1 세트 | |
| B402S 송풍기(소음기 및 덕트 포함) | 1 세트 | |
| 수평 슬립 테이블 HG50M | 1 세트 | |
| 헤드 익스팬더 VT50CM | 1 세트 | |
| B | 전력 증폭기 | |
| LA10K 전력 증폭기(현장 전원 공급 장치 포함) | 1 세트 | |
| C. |
진동 컨트롤러-Vcs-2 (하드웨어 및 제어 기능 프로그램 소프트웨어 CDS 포함 |
|
| 가속도계(길이 7m 저소음 BNC-M5 케이블 포함) | 1 세트 | |
| 컴퓨터(키보드, 마우스 및 모니터 포함) | 0 세트 | |
| D |
문서 사용 설명서, 시험 보고서, 포장 목록 |
1 세트 |
| E | Accessories | |
| 유지 보수 도구 | 1 세트 | |
| 표준 예비 부품 | 1 세트 |
특징
| 셰이커 사양A20S34 | |
| 피크 사인(Pk) | 2400Kg.f 피크(24KN) |
| 랜덤(RMS) | 2200Kg.f rms (22KN) @ISO5344 |
| 충격(Pk) | 4400Kg.f 피크(44KN) @6ms |
| 사용 가능한 주파수 | DC～3000Hz |
| 최대 변위(p-p) | 51mm (2인치) |
| 최대 속도 | 2m/s |
| 최대 가속도 | 사인: 100g (980 m/s2)；랜덤: 60g (588 m/s2) |
| 수직 하중 지지 | 300 kg |
|
본체 서스펜션 자연 주파수(추력 축) |
2.5 Hz 미만 |
| 아머 직경 | Ф340 mm |
| 아머 무게 | 약 24kg |
|
기본 공진 주파수(베어 테이블) |
2,600 Hz (공칭) +/- 5% |
|
하중 부착 포인트(표준) |
21 스테인리스 스틸 M10 인서트 |
| 미약 플럭스 밀도 | ＜10gauss |
| 허용 가능한 부분력 | 500.N.M |
| 셰이커 치수 | 1190mmL×860mmD×1060mmH |
| 셰이커 무게 | 약 1900Kg |
| 전력 증폭기 사양LA20KL | |
| 정격 출력 용량 | 22KVA |
| 신호 대 잡음비 | 65dB 이상 |
| 증폭기 효율 | 90% 이상 |
| 증폭기 전체 치수 | 650mmL×920mmD×1780mmH |
크기(mm): 300 x 300-1500x1500
재질: 알루미늄 / 마그네슘
확장 플랫폼은 아머를 위한 확장을 제공하기 위해 마그네슘 합금으로 만들어졌습니다. 합리적이고 과학적인 설계를 통해 플랫폼은 2kHz의 시험 주파수를 달성할 수 있습니다. 특정 미세 구조는 합리적인 진동 감쇠를 제공하고 고주파 공진의 증폭 계수를 최소화합니다.
재질: 알루미늄 / 마그네슘
고객의 실제 요구 사항에 따라 3차원 사각형, L 및 T 모양과 같은 다양한 모양의 고정 장치를 제공할 수 있습니다.
* 기술 컨설팅: 시험 방법, 실험실 계획 및 제안.
* 장비 선택: 선택 계획, FAQ.
* 저희 공장을 방문하십시오.
* 기계 설치 방법 교육, 기계 사용 방법 교육.
* 해외 기계 서비스를 제공할 수 있는 엔지니어.
