제품 상세 정보:
|
| 사인 힘 :: | 1100kg.f(10kN) | 충격력:: | 2200kg.f(22kN) |
|---|---|---|---|
| 크기 :: | 51mm | 최대 속도:: | 2.0m/s |
| 가장 밝은 부분:: | 전기역학적 진동 셰이커 시스템, 진동 테스트 장비 | ||
| 강조하다: | ASTM D999-01 진동 시험 시스템,배터리 진동 시험 장비,정현파 랜덤 충격 시험 시스템 |
||
진동 시험 시스템 설명
완전한 진동 시험 시스템 세트는 셰이커, 전력 증폭기 및 진동 측정 제어 시스템으로 구성되며, 관련 국가 및 국제 표준(예: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS 등)에 따라 제품 품질 검사 설정을 위한 기술 지원을 제공합니다.
| 항목 | 구성 | 수량 |
| A | 진동 셰이커 | |
| A11S24 셰이커((공압 센터링 컨트롤러 포함) | 1 세트 | |
| B402S 송풍기(소음기 및 덕트 포함) | 1 세트 | |
| 수평 슬립 테이블 HG50M | 1 세트 | |
| 헤드 익스팬더 VT50CM | 1 세트 | |
| B | 전력 증폭기 | |
| LA10K 전력 증폭기(현장 전원 공급 장치 포함) | 1 세트 | |
| C. |
진동 컨트롤러-Vcs-2 (하드웨어 및 제어 기능 프로그램 소프트웨어 CDS 포함 |
|
| 가속도계(길이 7m 저소음 BNC-M5 케이블 포함) | 1 세트 | |
| 컴퓨터(키보드, 마우스 및 모니터 포함) | 0 세트 | |
| D |
문서 사용 설명서, 시험 보고서, 포장 목록 |
1 세트 |
| E | A세서리 | |
| 유지 보수 도구 | 1 세트 | |
| 표준 예비 부품 | 1 세트 |
특징
| 셰이커 사양 | |
| 피크 사인(Pk) | 1100Kg.f 피크(11KN) |
| 랜덤(RMS) | 1100Kg.f rms (11KN) @ISO5344 |
| 충격(Pk) | 2200Kg.f 피크(22KN) @6ms |
| 사용 가능한 주파수 | DC～3300Hz |
| 최대 변위(p-p) | 51mm (2인치) |
| 최대 속도 | 2m/s |
| 최대 가속도 | 사인:100g (980 m/s2)；랜덤: 60G (588 m/s2) |
| 수직 하중 지지 | 300 kg@0.7 MPa |
|
본체 서스펜션 자연 주파수(추력 축) |
2.5 Hz 미만 |
| 아마추어 직경 | Ф240 mm |
| 아마추어 무게 | 11kg |
|
기본 공진 주파수(베어 테이블) |
2,600 Hz (공칭) +/- 5% |
|
하중 부착 포인트(표준) |
16 스테인리스 스틸 M10 인서트 |
| 미약 자속 밀도 | ＜10gauss |
| 셰이커 치수 | 885X745x785mm |
| 셰이커 무게 | 1300kg |
| 전력 증폭기 사양LA10K | |
| 정격 출력 용량 | 10KVA |
| 신호 대 잡음비 | 65 dB 초과 |
| 증폭기 효율 | 90% 초과 |
| 증폭기 전체 치수 | 615mmL×920mmD×1520mmH |

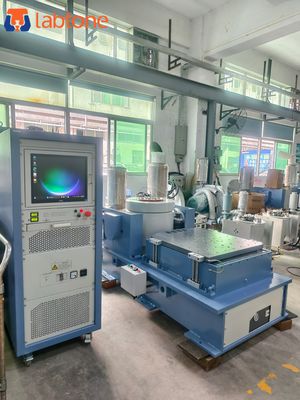

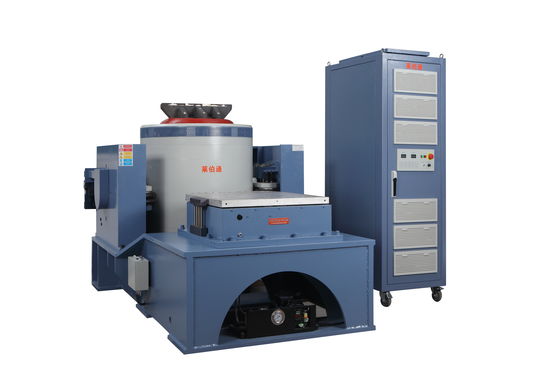

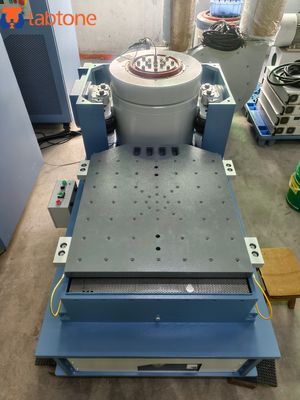

사진 세부 정보:
