제품 상세 정보:
|
| 사인 힘 :: | 200 kn (20000kg.f) | 충격 힘: | 400kn (40000kg.f) |
|---|---|---|---|
| 주파수 범위: | 5-2,200 Hz | 맥스. 가속: | 100g |
| 맥스. 변위 피크 피크: | 76/63mm | 맥스. 페이로드 (kg): | 1000kg |
| 강조하다: | 수냉식 진동 시험 시스템,20000kgf 진동 시험 시스템,NASA-STD 준수 진동 시험기 |
||

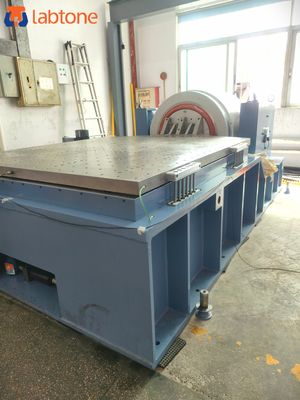

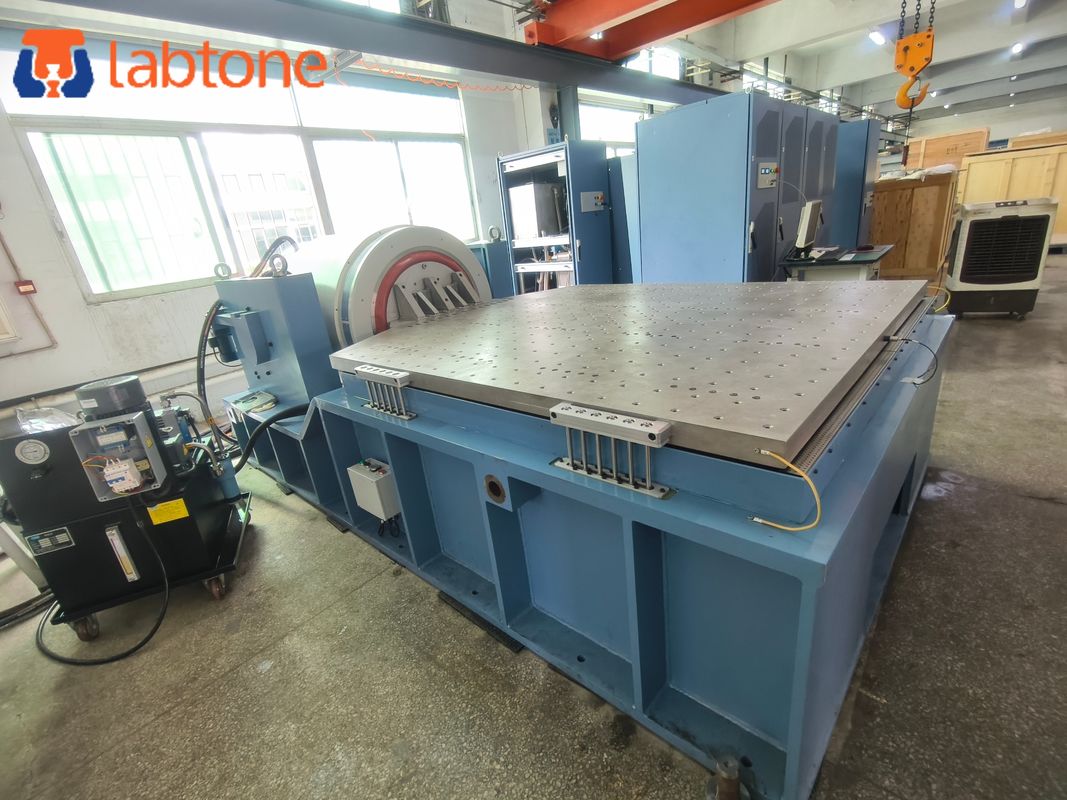

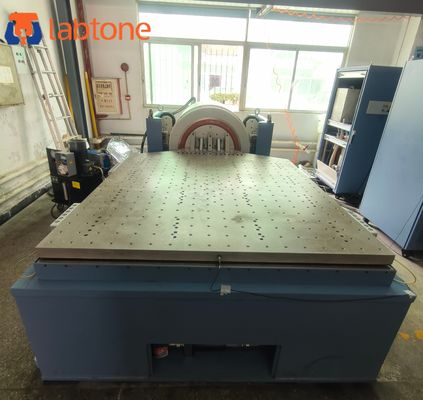

진동 시험 시스템
EV 시리즈의 전자기 진동 시험 시스템은 실험실 조건에서 진동 환경을 시뮬레이션하고 다양한 진동 시험 응용 분야의 충격 강도와 신뢰성을 테스트합니다. 실험실에서 진동 시험 시스템의 도움으로 정현파, 랜덤, 공진 검색 및 유지, 고전적 충격 및 도로 모델 등의 시뮬레이션을 수행할 수 있습니다. 이는 제품 품질 보증, 신제품 연구 및 개발에 필수적입니다.
| 수냉식 진동 시험 시스템 6000kgf -25000kgf | |||||||
| 모델 | EVW360 | EVW390 | EVW3100 | EVW3120 | EVW3160 | EVW3200 | EVW3250 |

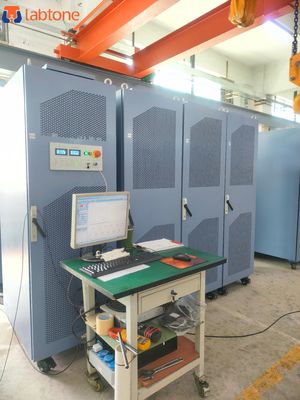

| 앰프 모델 | LA60K | LA90K | LA100K | LA120K | LA160K | LA200k | LA250K |
| 셰이커 모델 | E60T45 | E90T45 | E100T55 | E120T55 | E160T65 | E200T65 | E250T67 |
| 정격 정현파 힘(KN/Kgf) | 60/6000 | 90/9000 | 100/10000 | 120/120000 | 160/16000 | 200/20000 | 250/25000 |
| 정격 충격력(KN/Kgf) | 120/12000 | 90/18000 | 200/20000 | 250/25000 | 320/32000 | 400/40000 | 500/50000 |
| 주파수 범위(Hz) | 5-2,700 | 5-2,700 | 5-2,500 | 5-2,500 | 5-2,200 | 5-2,200 | 5-2,000 |
| 최대 가속도 정현파/랜덤(g) | 100/60 | 125/60 | 100/60 | 100/60 | 100/60 | 100/60 | 100/60 |
| 최대 속도(m/s) | 2.0 | ||||||
| 최대 변위 피크-피크(mm) | 76/63 | ||||||
| 최대 페이로드(kg) | 1000, (옵션2,000) | ||||||
| 아마추어 직경(mm) | 450 | 450 | 550 | 550 | 650 | 650 | 670 |
| 공진 주파수 (Hz)(±5%) | 2,300 | 2,300 | 2,100 | 2,100 | 1,800 | 1,800 | 1,600 |
| 유효 이동 질량(kg) | 60 | 70 | 90 | 90 | 150 | 150 | 180 |
| 송풍기 | C1 | C2 | |||||
| 송풍기 전력 | 100 | 100 | 100 | 100 | 220 | 220 | 220 |
| 송풍기 풍량/압력 | 150L/min 0.25-0.4Mpa | 200L/min 0.25-0.4Mpa | |||||
| 시스템 전력 | 125 | 160 | 200 | 200 | 230 | 250 | 320 |
표준 충족
IL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS 등
주요 응용 분야:
특징
패키지
버블 백 + 진공 포장 + 합판 케이스
