제품 상세 정보:
|
| 정격 사인 힘 :: | 3 나트 | 전원 증폭기 :: | AMP3K |
|---|---|---|---|
| 전기자 질량 :: | 3 KG | 최대 속도 :: | 120cm/s |
| 화물 :: | 120 KG | 전원 공급기 :: | AC 380V 50Hz |
| 하이라이트 :: | 포장 테스트 장비, 진동 실험실 장비 | ||
| 강조하다: | 자동차 부품 진동 테스트 시스템,3 축 진동 테스트 시스템,쉐이커 테이블 진동 테스트 시스템 |
||
소개
진동 시험은 실제 환경에서 반응을 관찰하기 위해 일부 부품 또는 장치를 자극하거나 충격을 가하는 과정입니다. 진동 시험은 회로 기판, 항공기, 선박, 로켓, 미사일, 자동차, 가전 제품 및 기타 산업 제품에 이르기까지 다양한 분야에서 널리 사용됩니다.
Labtone은 전체 진동 및 시험 제안을 제공하고 GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC 및 ASTM 표준을 포함하여 국가 및 국제 표준에 따라 제품의 품질 인증서를 제공할 수 있습니다.
| VG의 매개변수300-40 전기역학 셰이커 | ||||
| 최대 정현파 여기력 | 300Kg.f 피크 (3KN) | |||
| 최대 랜덤 여기력 | 300Kg.f r.ms (3KN) | |||
| 최대 충격 여기력 | 600Kg.f 피크 (6KN) | |||
| 주파수 범위 | 2～2500Hz | |||
| 최대 변위 | 38 mm p-p | |||
| 최대 속도 | 1.8m/s | |||
| 최대 가속도 | 100G (980 m/s2) | |||
| 최대 부하 (정현파) F=M.A | ||||
| 5G (49 m/s2) | 10G (98 m/s2) | 20G (196 m/s2) | 30G (294 m/s2) | |
| 57kg | 27kg | 12kg | 7kg | |
| 유효 부하 | 120 kg | |||
| 진동 절연 주파수 | 2.5 Hz | |||
| 아머처 직경 | Ф150 mm | |||
| 아머처 질량 | 3kg | |||
| 테이블 나사 | 13×M8 | |||
| 플럭스 누설 | ＜10gauss | |||
| 허용 편심 모멘트 | 300N.m | |||
| 셰이커 치수 | 800×565×670 mm | |||
| 무게 | 약 480Kg | |||
| Amp3K 디지털 스위치 전력 증폭기 | |
| 출력 전력 | 4KVA |
| 출력 전압 | 100V |
| 출력 전류 | 30A |
| 증폭기 효율 | ≥90% |
| 스위칭 주파수 | 116KHz |
| 신호 대 잡음비 | ≥65dB |
| 소음 | ≤70dB |
| 증폭기 치수 | 880 ×590 ×1125 mm |
| 서보 보호 시스템 | |
| 기능: | 온도, 기압, 과변위, 과전압, 과전류, 입력 저전압, 외부 고장, 제어 전원 공급 장치, 논리 고장, 입력 위상 손실 등 |
| 디지털 진동 컨트롤러 | |
| 하드웨어 구성: | 2채널 입력, 1채널 출력 |
| 제어 컴퓨터 | 1 세트 |
특징:
작동 원리:
사양: EV203-EV220
| 모델 | EV203 | EV206 | EV210 | EV220 |
| 진동 발생기 | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| 주파수(Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| 최대 여기력(kgf) | 300 | 600 | 1000 | 2000 |
| 최대 변위(mmp-p) | 38 | 50 | 50 | 50 |
| 최대 가속도(g) | 100 | 100 | 100 | 100 |
| 최대 속도(cm/s) | 120 | 200 | 200 | 200 |
| 페이로드(kg) | 120 | 200 | 300 | 400 |
| 아머처 질량(kg) | 3 | 6 | 10 | 20 |
| 아머처 직경(mm) | φ150 | φ200 | φ240 | φ320 |
| 냉각 방식 | 강제 공기 냉각 | |||
| 진동 발생기 무게(kg) | 460 | 920 | 1100 | 1600 |
| 진동 발생기 치수 L*W*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| 전력 증폭기 | Amp3k | Amp6k | Amp12k | Amp22k |
| 냉각 방식 | 강제 공기 냉각 | |||
| 전력 증폭기 무게(kg) | 250 | 320 | 350 | 500 |
| 전력 증폭기 치수 L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| 유틸리티 요구 사항 |
3상 AC380V ±10% 50Hz | |||
| 총 용량(KW) | 9 | 20 | 25 | 35 |
고객 서비스
사전 판매:
판매 중:
애프터 서비스:

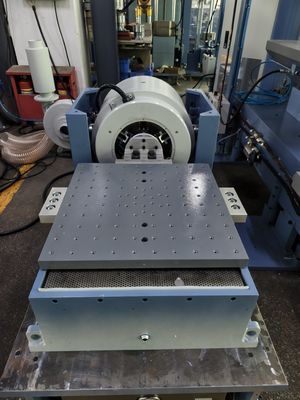

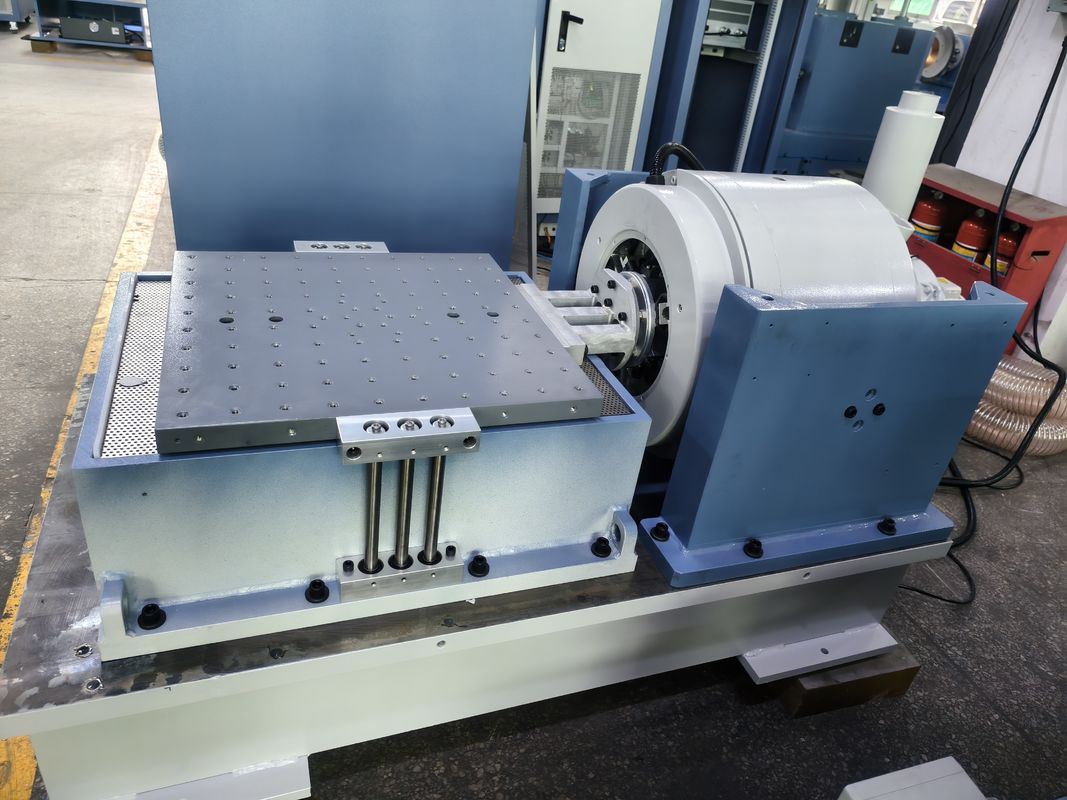

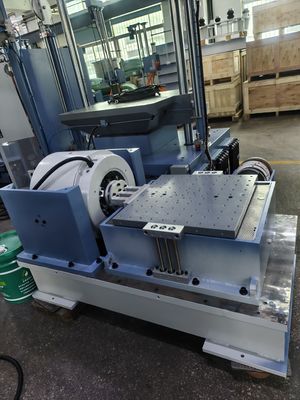

상세 사진:
