제품 상세 정보:
|
| 제품 이름 :: | 전기역학적 진동 테스트 시스템 | Max Sine Force :: | 300Kg.f(3KN) |
|---|---|---|---|
| 최대 변위 :: | 38mm | 최대 가속도:: | 100g |
| 최대 속도:: | 120cm/s | 증폭기 차원:: | 800*550*1250mm |
| 주파수 범위 :: | 2-2500Hz | 최대 운용량:: | 120kg |
| 가장 밝은 부분:: | 진동 테스트 장비, 진동 테스트 서비스, 실험실 테스트 장비 다이나믹 셰이커 | ||
| 강조하다: | 자동차 부품용 전자기 진동 셰이커,MIL-STD 준수 실험실 테스트 장비,DIN ISO ASTM 표준을 충족하는 진동 셰이커 |
||

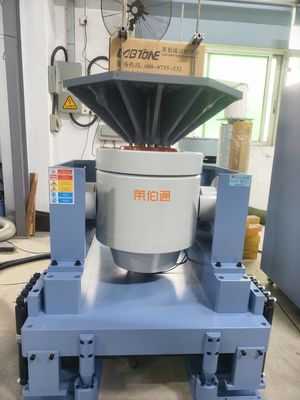

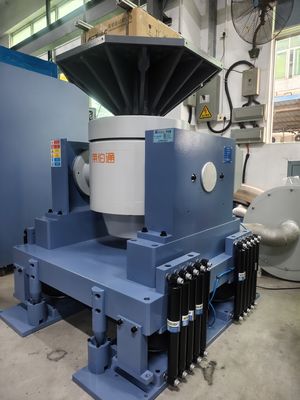

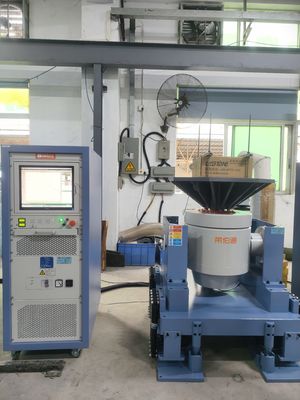

자동차 부품 진동 시험용 실험실 시험 장비 동적 셰이커
특징:
사양: EV203-EV220
| 모델 | EV203 | EV206 | EV210 | EV220 |
| 진동 발생기 | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| 주파수(Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| 최대 여기력(kgf) | 300 | 600 | 1000 | 2000 |
| 최대 변위(mmp-p) | 38 | 50 | 50 | 50 |
| 최대 가속도(g) | 100 | 100 | 100 | 100 |
| 최대 속도(cm/s) | 120 | 200 | 200 | 200 |
| 페이로드(kg) | 120 | 200 | 300 | 400 |
| 아머처 질량(kg) | 3 | 6 | 10 | 20 |
| 아머처 직경(mm) | φ150 | φ200 | φ240 | φ320 |
| 냉각 방식 | 강제 공기 냉각 | |||
| 진동 발생기 무게(kg) | 460 | 920 | 1100 | 1600 |
| 진동 발생기 치수 L*W*H(MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| 전력 증폭기 | Amp3k | Amp6k | Amp12k | Amp22k |
| 냉각 방식 | 강제 공기 냉각 | |||
| 전력 증폭기 무게(kg) | 250 | 320 | 350 | 500 |
| 전력 증폭기 치수 L*W*H(MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| 유틸리티 요구 사항 |
3상 AC380V ±10% 50Hz | |||
| 총 용량(KW) | 9 | 20 | 25 | 35 |
적용 가능한 표준: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS 등
적용 가능한 산업:
자동차 부품 및 시스템 – 자격 시험
전자 조립, 컴퓨터 장비 시험
항공 전자 및 군사 하드웨어 시험
위성 부품 시험
제품 및 패키지 시험
일반 스트레스 스크리닝
동적 셰이커의 성능
전자기 셰이커의 최대 가속도 레벨은 최대 전류 및 하중 조건에 의해 결정됩니다. 저주파수에서는 가속도가 높은 수준에 도달하지 않도록 가동 부분의 변위가 제한됩니다. 가동 요소의 공진 주파수는 셰이커의 주파수 범위 상한보다 높도록 설계되었습니다.
셰이커 모델 선택
적합한 진동 시험 시스템을 선택하려면 진동 시험을 수행하는 데 필요한 여기력을 아는 것이 가장 중요합니다. 여기력을 평가하고 계산하려면 다음 데이터를 지정해야 합니다.
시료 고정은 시험 주파수 상한 및 시료 크기에 따라 수직 확장 플랫폼 또는 수평 슬립 테이블 중 하나를 선택합니다. 진동 시험에 필요한 여기력을 평가하려면 시료 질량이 필요합니다.
서비스
사전 판매 서비스
1) 기술 컨설팅: 시험 방법, 실험실 계획 및 제안.
2) 장비 선택: 선택 계획, FAQ.
3) 제품 시험 계획.
4) 고객 커뮤니케이션 및 진행 보고서.
사후 판매 서비스
1) 기술 교육: 장비 작동, 일상적인 유지 보수, 일반적인 고장 진단 및 문제 해결.
2) 정기 현장 서비스: 장비 및 인위적 위험을 제거하기 위해 가능한 한 빨리 문제 감지. 이는 장기간의 안정적인 장비 작동과 최신 기술 정보 제공을 보장하기 위한 것입니다.
3) 기술 지원: 고객의 필요에 따라 특별 유료 서비스가 제공됩니다.
FAQ:
테스트 중인 하드웨어를 셰이커에 어떻게 부착합니까?
경량화와 강성을 위해 일반적으로 알루미늄 또는 마그네슘으로 제작된 고정 장치를 사용합니다. 주조하거나 고체 재료에서 가공된 작은 고정 장치를 사용할 수 있습니다. 대부분의 고정 장치는 용접됩니다.
셰이커를 어떻게 제어합니까?
테스트 중인 제품에서 공진을 찾으려면 셰이커가 제품을 한 번에 한 주파수로 흔들도록 명령하지만 해당 시험 주파수를 변경하여 주파수 범위를 스윕합니다. 그러나 더 현실적으로는 셰이커가 무작위로 진동하고 모든 공진을 동시에 여기하도록 명령합니다. 제어 명령은 특수 프로그래밍된 컴퓨터의 키보드로 들어갑니다.
그 공진은 무엇입니까? 나쁜가요?
스티어링 휠이 입력보다 더 큰 변위 진폭으로 움직이는 것을 본 적이 있습니까? 그 배율을 공진이라고 합니다. 아마도 당신을 짜증나게 할 것입니다. 몇 년 안에 스티어링 칼럼의 채찍질이 굽힘 피로 고장을 일으킬 가능성이 약간 있습니다. 자동차, 선박 또는 육상 차량 계기를 흔들 때 예를 들어 인쇄 배선 기판(PWB)의 일부가 입력하는 것보다 더 큰 움직임으로 응답하는 것을 찾고 있습니다. 그 굴곡은 PWB 배선을 손상시키고, 부착된 구성 요소를 손상시키며, 구성 요소와 PWB 사이의 납땜 연결을 손상시킬 수 있습니다.
작업장:
포장:
