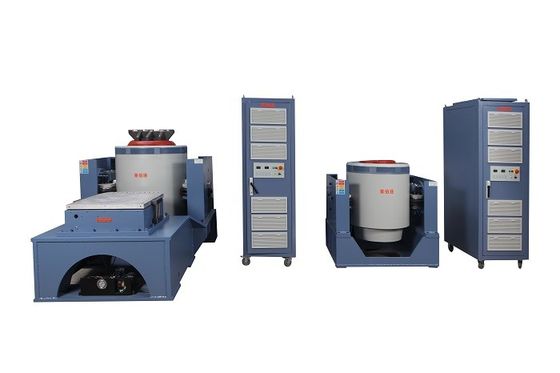

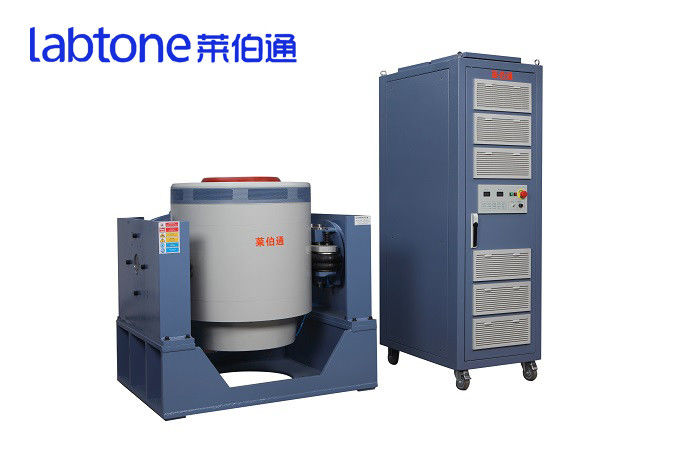

진동 쉐이커 MIL STD 810G와 MIL STD 202H를 충족

진동 테스트 시스템을 선택하는 방법:

진동 테스트 를 수행 하기 전 에, 어떤 종류의 테스트 를 실행 해야 하는지 고려 하십시오. 이 는 시험 될 제품 과 필요한 정보 에 따라 달라질 것 입니다. 또한 얼마나 많은 샘플 이 사용 가능 하는지 고려 하십시오.장착장치 종류, 매개 변수 및 정지점

특정 표본에 특정 테스트를 실행하기위한 적절한 시스템을 찾는 것은 세 가지 다른 단계를 포함합니다.

1. 테스트의 주파수 범위와 극심한 피크 움직임 (가속, 속도 및 이동) 을 테스트 사양에서 결정합니다. 테스트 유형에 따라 (스웨프트 시너스, 무작위,또는 클래식 쇼크 예를 들어) 당신은 이것을 달성하기 위해 다른 계산을 수행 할 것입니다.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s center이것은 헤드 확장기 및/또는 다른 장착 장비를 사용해야 할 수 있습니다. 모든 장착 장착 장치를 포함하여 이러한 추가 하드웨어의 질량을 결정합니다.
3. 시험 시스템의 쉐이커 사양을 살펴보십시오. DUT의 질량과 모든 장착 장치가 쉐이커의 등급 최대 정적 유료량보다 작다는 것을 확인하십시오.DUT (또는 그것의 장착 하드웨어) 는 쉐이커의 armature 또는 머리 확장자에 볼트 될 수 있는지 확인. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the test필요한 힘을 계산하기 위해 단계 1에서 결정된 가속으로 전체 움직이는 질량을 곱합니다. 결정된 테스트 주파수 범위, 힘, 최고 가속,시험 및 DUT에 의해 요구되는 최고 속도와 최고 이동은 모두 선택된 쉐이커 시스템의 대응 성능 등급보다 작습니다.만약 이것이 사실이라면, 선택된 쉐이커는 받아들일 수 있습니다. 그렇지 않으면, 더 강력한 쉐이커가 요구됩니다.

적용 가능한 표준:

MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS 등

적용 가능한 산업:

자동차, 전자, 항공우주, 배, 통신, Pptoelectronics, 도구 등

특징:

• 튼튼한 서스펜션 시스템과 선형 운동 가이드, 강한 운반 능력, 좋은 가이드 기능, 높은 안정성.
• 진폭 변동에서 완벽한 성능.
• D 클래스 전력 변환에서 높은 효율, 3 - 시그마 피크 전류, 전력 소비를 최적화하고 최소한의 하모닉 왜곡을 제공합니다.
• 빠른 자기 검사 진단 및 체인 보호, 높은 높은 안전성 및 신뢰성
• 에어 가스백 격리 완화 장치 특별한 기초가 필요없이 진동 테이블을 실현. 완벽한 재현 진동 파형 및 진동 전송을 감소
• 수직과 수평 테이블에 다른 적용.
• 컨트롤러에 간단한 동작.

작동 원리:

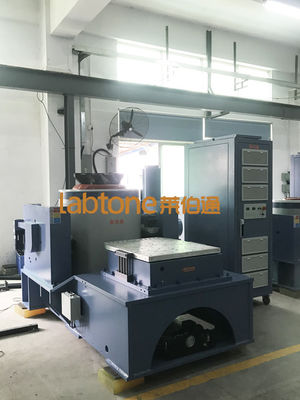

워크샵:
