제품 상세 정보:
|
| 정현 힘 첨단: | 40 kN (4000 kg.f) | 최대 가속도: | 100g |
|---|---|---|---|
| 최대 각측정속도: | 2.0 cm/s | 주파수 범위: | 2-2500 Hz |
| 최대 진지변환: | 100 밀리미터 | 전원 공급기: | 3 단계 AC 380V/50Hz |
| 최대. 탑재량: | 500 킬로그램 | 진동 조절 장치: | 무작위의, 공중 소탕된 정현, 고아한 충격 |
| 이름: | 진동 도표 1000x1000mm를 가진 냉각한 40KN 진동 시험 체계를 바람쐬십시오 | ||
| 하이 라이트: | 진동 테스트 서비스,진동 셰이커 시스템,40KN 진동 테스트 시스템 |
||

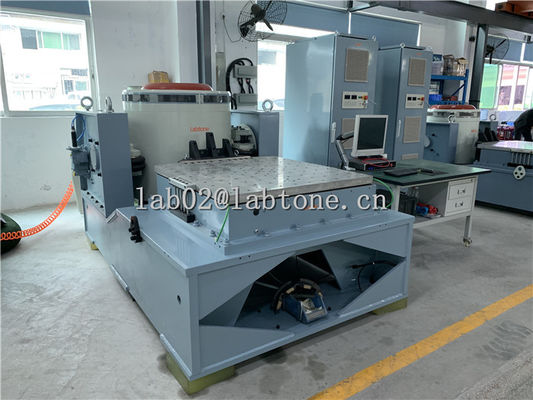

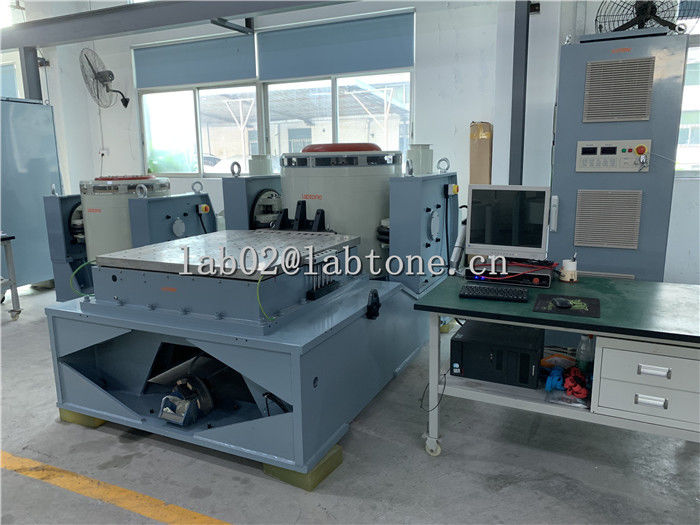

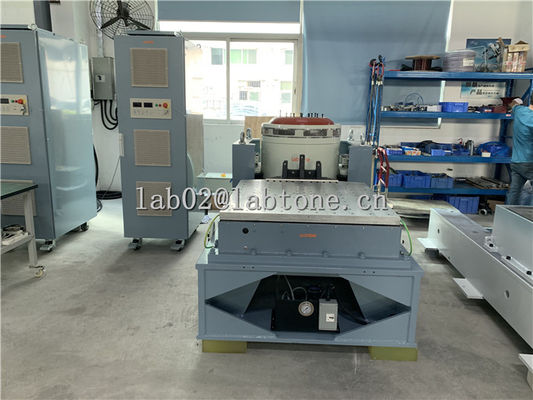

진동대 1000x1000mm를 가진 공기에 의하여 냉각되는 40KN 진동 시험 체계
기술적인 매개변수
| 셰이커 사양 VG4000-100 | |
| 피크 사인(Pk) | 4000Kg.f 피크(40KN) |
| 랜덤(RMS) | 4000Kg.f r.ms(40KN) @ISO5344 |
| 쇼크(팩) | 8000Kg.f 피크(80KN) @6ms |
| 가용 주파수 | 5~3000Hz(DC-4Hz 사용 가능하지만 평가되지 않음) |
| 최대 변위(pp) | 100mm(4인치) 간헐, 75mm(3인치) 연속 |
| 최대속도 | 2m/s |
| 최대가속 | 100G(980m/s2) |
| 수직 하중 지지 | 500kg |
|
바디 서스펜션 내츄럴 주파수(추력축) |
2.5Hz 미만 |
| 전기자 직경 | Ф440mm |
| 전기자 무게 | 40kg |
|
기본 공명 주파수(베어 테이블) |
2,500Hz(공칭) +/- 5% |
|
부착물 로드 포인트(표준) |
16 스테인리스강 M10 인서트 |
| 표유 자속 밀도 | <10가우스 |
| 허용 부분 힘 | 500.NM |
| 셰이커 치수 | 1290mmL×1010mmD×1145mmH |
| 셰이커의 무게 | 약 3000Kg |
| 압축 공기 요구 사항 | 0.7Mpa |
| 전력 증폭기 사양 사403 | |
| 정격 출력 용량 | 40KVA |
| 신호 대 잡음비 | 65dB 이상 |
| 증폭기 효율 | 90% 이상 |
| 앰프 전체 치수 | 650mmL×920mmD×2100mmH |
| 인터록 보호 | ●입력 과전압/저전압 ●로직 고장 ●출력 과전압/전류 ●제어 전원 ●외부 ●Shaker 오일 압력 ●모듈 O/T ●Shaker 온도 ●Shaker Travel |
사양: EV340-EV450
| 모델 | EV340 |
전기차 350 |
전기차 420 |
전기차 430 |
전기차 440 |
EV450 |
| 진동 발생기 |
VG40 00/76 |
VG5000/76 |
VG2 000/100 |
VG3000/100 |
VG40 00/100 |
VG5000/100 |
|
주파수 cy(Hz) |
2-2500 | 2-2500 | 2-3000 | 2-2500 | 2-2500 | 2-2500 |
|
최대 나가는 힘( kg.f) |
4000 | 5000 | 2000년 | 3200 | 4000 | 5000 |
| 최대변위(mmp-p) | 76 | 76 | 100 | 100 | 100 | 100 |
|
최대가속기 (g) |
80 | 100 | 90 | 71 | 66 | 71 |
|
최대속도 (cm/s) |
200 | 200 | 200 | 250 | 250 | 250 |
| 탑재하중(kg) | 1000 | 1000 | 500 | 500 | 800 | 1000 |
| 전기자 질량(kg) | 50 | 50 | 23 | 45 | 60 | 70 |
|
전기자 직경 r(mm) |
φ440 | φ440 | φ320 | φ400 | φ445 | φ445 |
| 냉각 방법 | 강제 공기 냉각 | |||||
| 진동발생기 중량(kg) | 3500 | 3800 | 2000년 | 3200 | 4200 | 4500 |
|
진동 발생기 치수 L*W*H (MM) |
1100*1300*1520 | 1100*1300*1520 | 850*1000*1100 | 1100*1300*1440 | 1100*1300*1520 | 1100*1300*1520 |
| 파워 앰프 | 앰프55k | 앰프70k | 앰프25k | 앰프40k | 앰프60k | 앰프70k |
| 냉각 방법 | 강제 공기 냉각 | |||||
|
파워 앰프 무게 (킬로그램) |
800 | 900 | 550 | 600 | 800 | 900 |
|
파워 앰프 치수 L*W*H (MM) |
800*550*1920 | 800*550*1920 | 800*550*1920 | 800*550*1920 | 800*550*1920 | 800*550*1920 |
| 공익 사업 요구 사항 |
3상 교류 380V ±10% 50Hz |
|||||
|
총 용량 (KW) |
80 | 90 | 45 | 64 | 85 | 85 |
고객 서비스:
보증: 배송 후 12개월, 평생 유지 보수.
판매 후 서비스: 전화 또는 이메일을 받은 후 4-8시간 이내에 피드백.
서비스: OEM, ODM
인증서: 중국 공식 제3자 교정 보고서 / CE 인증
진동 테스트 문의를 환영합니다.
애플리케이션:
담당자: Ms.Sophie Zhou
전화 번호: +8615989907254
