제품 상세 정보:
|
| 빈도: | 10-60 Hz | 배수량: | 0-2.6 m피 Ｐ |
|---|---|---|---|
| 가속 범위: | 0-11g(peak) | 맥스. 화물: | 300kg |
| 진동 방향: | 수직의 | 전원공급장치: | AC 380V / 50Hz |
| 강조하다: | 진동 시험용 기계식 셰이커 테이블,내구 시험 셰이커 테이블,피로 시험 기계식 셰이커 |
||

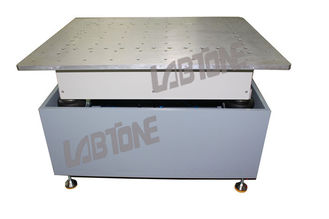

10-50Hz 수직형 기계식 쉐이커 테이블 (포장 운송 시뮬레이션)
원리 소개
기계식 진동 시험기는 전자 제품, 부품, 모듈, 기계
및 전기 제품, 계측기 및 기타 운송 진동 시뮬레이션 테스트에 적용됩니다. 이는
GB, UL, IEC 진동 테스트 및 신뢰성 테스트 표준을 충족합니다.
당사의 기계식 진동 테이블은 특정
주파수, 주파수 스윕 테스트 및 다단계 랜덤 테스트의 세 가지 테스트 기능을 갖추고 있습니다. 이 세 가지 테스트 기능을 통해
사용자는 진동 기능 테스트, 진동 내구성
테스트, 패키지 운송 테스트, 공진 검색, 공진 유지, 응력 스크리닝 및 피로
테스트와 같은 다양한 제품 테스트를 수행할 수 있습니다.
특징
1, 원심 여기 방식을 사용하여 기계적 소음이 적습니다.
2, 동기 역회전을 사용하여 테이블 균일성이 뛰어납니다.
3, 무단 진폭 조절로 다양한 제품 테스트 요구 사항을 충족합니다.
4, 사용하기 쉬운 작동 제어 인터페이스.
5, 특수 기초 없이 충격 흡수 백으로 고정.
사양
| 모델 | RV8000 |
| 테이블 크기(L×W) | 1000 x 800mm |
| 주파수 범위(Hz) | 10--60 Hz |
| 변위(mmp-p) | 0—2.6 p～p |
| 가속도 범위 | 0--11 G |
| 최대 페이로드(kg) | 300 kg |
| 파형 | 사인 펄스 |
| 진동 방향 | 수직 |
| 전원 공급 장치 | AC 380V /50Hz |
| 기계 치수 | 1000*800*655mm |
| 기계 무게 | 500kg |
주의 사항
1. 단상AC 380V ±10%(50Hz) 전원 공급 장치가 진동 시험기 테이블에 사용됩니다.
2. 편심 블록 조정: 기계의 편심 블록은 4개의
그룹(8개의 편심 블록, 2개의 블록이 1개의 그룹을 형성)으로 설계되었습니다. 두 샤프트의 편심 블록은
역방향 및 동기 회전합니다. 테이블이 흔들림 없이 균일하게 진동하도록 하기 위해
포함된 편심 블록의 각도는 동일해야 하며 상대적인 위치에 있어야 합니다. 한 그룹의
편심 블록을 돌려 개구부 방향을 수평 왼쪽으로 향하게 할 수 있으며
다른 그룹은 수평 오른쪽 방향에 있어야 합니다.
3. 편심 블록의 고정 볼트는 힘에 의해 나사산이 풀리지 않도록 적절하게 고정해야 합니다.
4. 편심 블록을 조정하는 동안 기계는 정지 상태여야 하며, 기계의 전원 공급 장치(컴퓨터 대신)를 끄는 것이 좋습니다.
편심 블록의 전면 및 후면 패널은 작동 전에 고정해야 합니다.
5. 불규칙한 소리가 들리거나 기계가 심하게 불규칙하게 흔들리는 경우, 기계를 끄고
즉시 기계를 점검하거나 공급업체에 알릴 필요가 있습니다.
6. 진동 테이블 상부(감쇠 스프링 위)의 모든 볼트는 기계 손상을 방지하기 위해
시계 반대 방향으로 풀 수 없습니다.
7. 진동 테이블을 사용하지 않을 때는 기계 및 컴퓨터의 전원 공급 장치를 꺼야 합니다.

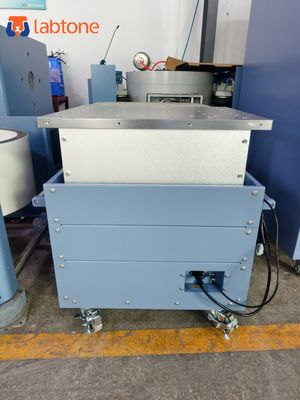

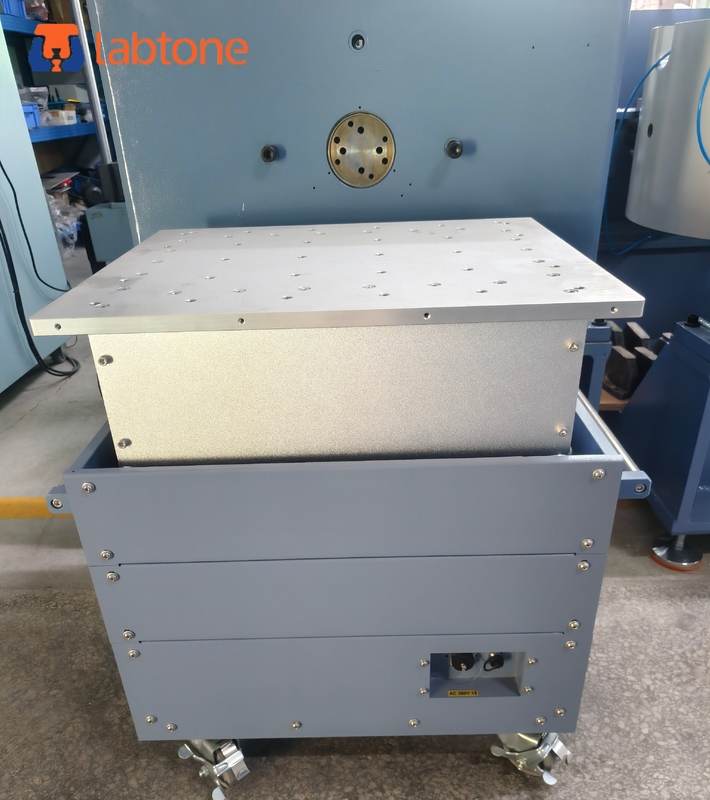

상세 사진:
