제품 상세 정보:
|
| Model:: | Model: | Table Size:: | 50*60cm |
|---|---|---|---|
| Specimen Max Weight(kg):: | 50kg | Max. Acceleration (G):: | 600g |
| Pulse Duration Range (ms):: | 1~30ms | Machine Weight:: | 1050kg |
| Power supply: | 3-phase AC380V 50/60Hz 0.5~0.8MPa |
기계적 충격 시험 장비 사양:
| 모델 | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | ||
| 테이블 크기(cm) | 40 x 40 | 50 x 60 | 70 x 80 | 100 x 100 | 120 x 120 | 150 x 150 | 200 x 200 | ||
| 최대 시험편 무게(kg) | 30 | 50 | 100 | 200 | 300 | 600 | 1000 | ||
|
최대 가속도(G) |
반정현파 | 600 | 600 | 600 | 500 | 500 | 300 | 300 | |
| 톱니파 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| 사각파 | 150 | 150 | 150 | 100 | 100 | 100 | |||
|
펄스 지속 시간 (ms) |
반정현파 | 30—0.5 | 30～1 | 30～1 | 30～2 | 20～3 | 20～3 | 20～3 | |
| 톱니파 | 18～6 | 18～6 | 18～6 | 18～6 | 18～6 | 16～6 | 18～6 | ||
| 사각파 | 30～6 | 30～6 | 30～6 | 30～6 | 30～6 | 30～6 | |||
| 컨트롤러 캐비닛 치수(cm) | W55*D50*H80 | ||||||||
| 장비 무게(Kg) | 1900 | 2300 | 3200 | 4200 | 8500 | 15500 | 21500 | ||
| 전원 공급 | 3(상) AC380V 50/60Hz 압축 공기 0.5～0.8MPa | ||||||||
| 표준 | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E MIL-STD-810F ISTA UL | ||||||||
| 모델 | HSKT10 | HSKT10D | HSKT15 | HSKT30 | HSKT35 |
| 테이블 크기(mm) | 200 x 250 | 300 x 300 | 250 x 250 | 250 x 250 | 250 x 250 |
|
최대 탑재량 (kg) |
10 | 25 | 10 | 10 | 10 |
| 충격 펄스 | 반정현파 | ||||
| 가속도 범위(G) |
20~2000 (베어 테이블) |
20~10000 (베어 테이블) |
20~15000 (베어 테이블) |
20~30000 (베어 테이블) |
20~35000 (베어 테이블) |
| 펄스 지속 시간(ms) | 0.2~18 | 0.1~11 | |||

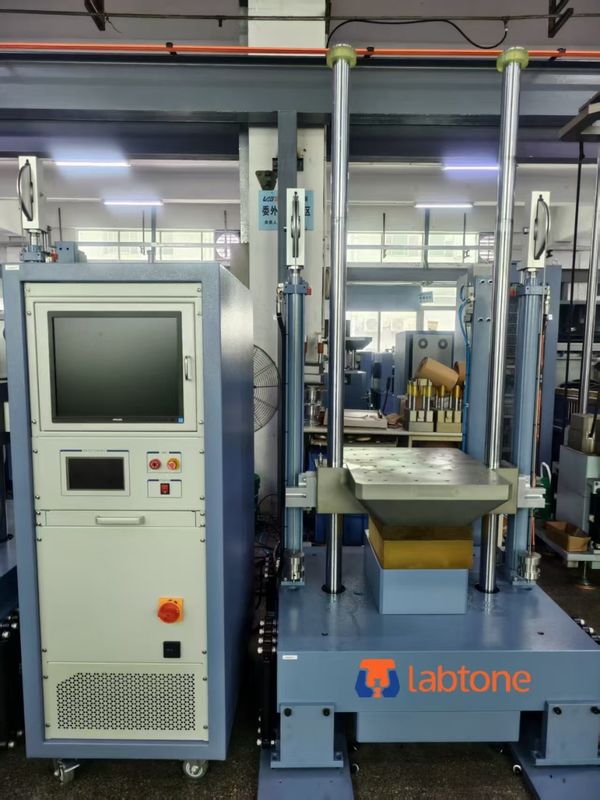

기계적 충격 시험 장비 설명
충격 시험 프로파일: 반정현파, 톱니파, 삼각파, 사각파, 사다리꼴파
SKT 시리즈의 충격 시험 시스템은 전자 제품, 항공 우주, 해운, 군수 산업, 자동차 부품 및 운송과 같은 분야의 충격 저항 시험에 주로 적용됩니다. 반정현파, 최종 피크 톱니파 또는 사다리꼴파 충격 시험 형태의 충격 시험은 다른 파형 발생기를 선택하여 수행할 수 있습니다.이 장비는 GB/T2423-2008, GJB150, GJB360, GJB548, GJB1217, UN38.3, MIL-STD-202F, IEC-68-2-27, MIL-STD-810F, MIL-STD-883E 등과 같은 시험 사양을 준수합니다.
주요 특징
2) 반정현파, 사각파 파형 충격 펄스 프로그래머.

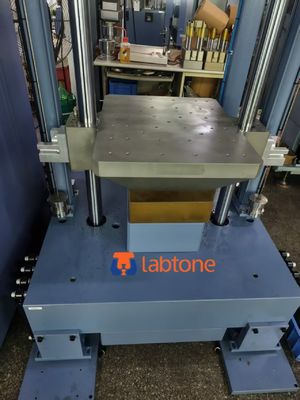

3) 고강성 충격 테이블.
4) 전체 범위의 안전 기능.
5) 공기 및 유압 가압을 적용하여 강한 마찰 브레이크로 2차 충격 방지.
6) 공기 스프링 서스펜션, 유압 댐핑 충격 방지 시스템을 적용하여 주변에 충격 영향이 없고 기초가 필요 없음
고객 서비스
사전 판매:
기술 컨설팅: 시험 방법, 실험실 계획 및 제안.
고객 커뮤니케이션 및 진행 보고서.
기술 교육: 장비 작동, 일상적인 유지 보수, 일반적인 고장 진단 및 문제 해결.
