제품 상세 정보:
|
| 모델: | G HSKT30 | 수술대: | 300x300mm |
|---|---|---|---|
| 견본 최대 중량(KG): | 30kg | 충격 펄스: | 하프 사인 |
| 가속 범위 (m/s2): | 20----10000g | 펄스 폭 범위 (부인): | 0.2~11 |
| 이중 질량체 충격 증폭기: | DMSA150 | 표: | 150x105mm |
| 가속: | 30000g | 펄스 폭: | 0.06ms~0.3ms |
| 화물: | 2.5kg | ||
| 강조하다: | 고가속 충격 시험 시스템 |
||
10,000G @ 0.5ms 30000g@0.12ms를 위한 높은 가속도 충격 테스트 체계 제조자

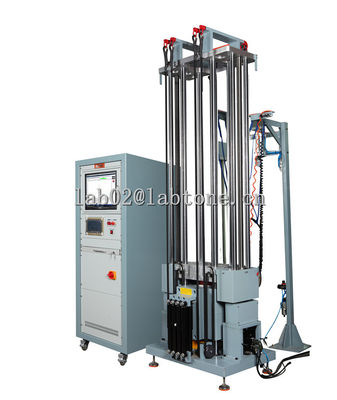

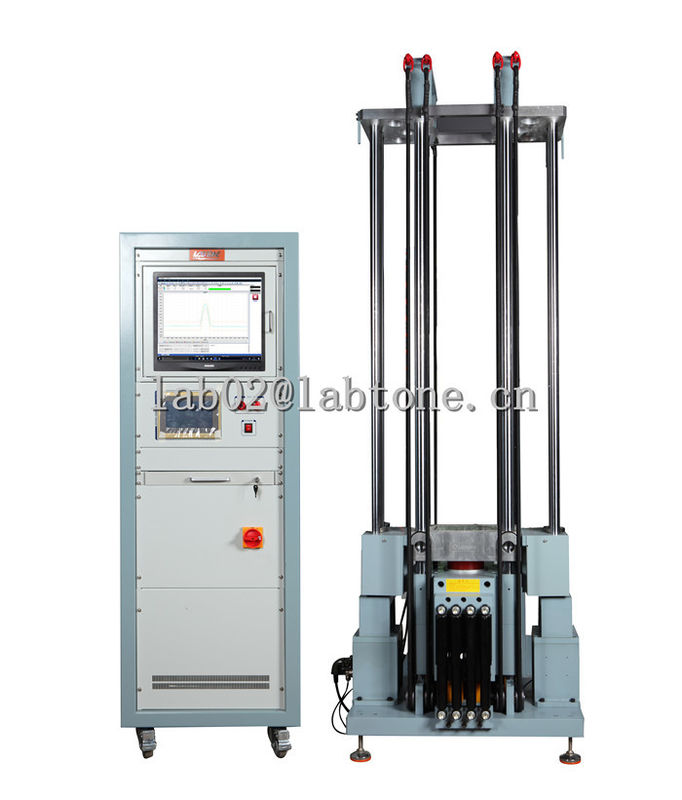

G-HSKT 충격 체계는 마이크로 장치의 특정한 높은 가속도 충격 시험을 실행하기 위하여 디자인되는 높은 가속도 충격 기계입니다.
G-HSKT는 지진 기초, 테이블, 드는 체계, 가이드 란 및 제동 장치, 충격 맥박 발전기 및 충격파 측정 계기 포함합니다.
견본은 테이블에 거치됩니다. 테이블은 탄력 있는 체계에 의해 기초에 기초에서 되돌아온 후에 가속되고, 제동 장치이라고 들릅니다.
테이블은 수직에 의하여 크롬 도금된 가이드 란에 인도됩니다. 가이드 막대는 또한 때 테이블 제동 장치가 반작용하는 표면 사용될 것입니다.
시스템 명세서
이 단면도는 시스템 명세서, 시스템 성능 및 충격 기능을 포함합니다.
| 모형 | G-HSKT30 |
| 테이블 크기 | 300 mm x 300 mm |
| 기본 무게 | 550kg |
| 테이블 무게 | 40kg |
| 기계 무게 | 1680kg |
| 최대. 견본 무게 | 30kg |
| 최장 기간 | 11ms |
| 최소한도 내구 | 0.2ms |
| 가장 낮은 하락 고도 | 10mm |
| 가장 높은 하락 고도 | 1500mm |
시스템 성능
| 모형 | G-HSKT30 |
| 절반 정현 | |
| Max.velocity | 18.6m/s |
| 최대. 가속도 | 10000g |
| 최대. 견본 무게 | 30kg |
| 모형 | DMSA150 |
| 내구 범위 | 0.06ms~0.3ms |
| 최대. 각측정속도 변화 | 25m/s |
| 최대. 가속도 | 35000g |
| 최대. 견본 무게 | 6kg |
표준 충격 테스트 기계
| 모형 | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | ||
| 테이블 크기 (cm) | 40 x 40 | 50 x 60 | 70 x 80 | 100 x 100 | 120 x 120 | 150 x 150 | 200 x 200 | ||
| 최대. 견본 무게 (kg) | 30 | 50 | 100개 | 200 | 300 | 600 | 1000년 | ||
|
최대.
가속도 (G)
|
절반 정현 | 600 | 600 | 600 | 500 | 500 | 300 | 300 | |
| 톱니 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| 사각 | 150 | 150 | 150 | 100 | 100 | 100 | |||
|
맥박 내구
(Ms)
|
절반 정현 | 30-0.5 | 30~1 | 30~1 | 30~2 | 20~3년 | 20~3년 | 20~3년 | |
| 톱니 | 18~6년 | 18~6년 | 18~6년 | 18~6년 | 18~6년 | 16~6년 | 18~6년 | ||
| 사각 | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | 30~6 | |||
| 기계 차원 (cm) | 120*110*245 | 130*140*260 | 130×120×260 | 150×130×260 | 200×160×300 | 230×180×310 | 250×220×310 | ||
| 관제사 장 차원 (cm) | W55*D50*H80 | ||||||||
| 기계 무게 (Kg) | 1900년 | 2300 | 3200 | 4200 | 8500 | 15500 | 21500 | ||
| 전력 공급 | 3 (단계) AC380V 50/60Hz 압축공기 0.5~0.8MPa | ||||||||
| 기준 | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F IEC-68-2-27 MIL-STD-883E 밀 |
||||||||
서비스
전매:
· 기술적인 의논: 방법, 실험실 계획 및 제안을 시험하십시오.
· 장비 선택: 선택 계획, FAQ.
· 제품 시험 계획.
에서 판매:
· 고객 커뮤니케이션과 중간 보고.
· 사전 설비 준비, 위임하고 시운전 장비를 위한 지도.
· (제3자의 검증이 요구될 경우의) 구경측정.
판매 후:
· 기술 트레이닝: 장비, 매일 정비, 일반적인 결함 진단 및 분쟁 해결의 가동.
· 계획된 온사이트 서비스: 가능한 빨리 문제의 탐지 장비와 인류 기원론 위험을 삭제하기 위하여. 이것은 최신 기술 정보의 장기와 안정되어 있는 장비 가동 뿐 아니라 납품을 지키기 위한 것입니다.
· 기술지원: 특별한 급여받는 서비스는 고객의 필요에 따라 제공됩니다.
